Le mani nella Big Shot

Prima di dimenticarlo, voglio dare il benvenuto alle mie nuove followers.
Grazie per esservi iscritte al mio blog!
E grazie anche a tutte voi che mi seguite da tempo. I vostri commenti sono sempre pensati e gentili e mi fanno veramente molto piacere!!
Poi, come da titolo... ecco il reportage della mia avventura.
La mia povera Big Shot da un po' di tempo taglia male, così grazie alle dettagliate istruzioni di Dr Sonia (GRAZIE MILLE!) l'ho smontata. Ho avuto i cuscinetti di ricambio, gratuitamente, dal negozio on line dove l'avevo comprata.
Premetto che nonostante la fatica e la buona volontà le cose non sono cambiate: la Big continua non tagliare bene, a volte sui lati, a volte in alto o in basso. Non capisco dove sia il problema, ma spedirla per farla controllare, visto il peso della parte meccanica, non conviene un granchè.   :(((
In ogni caso, ecco qualche foto, se qualcuno avesse in mente di cimentarsi nella stessa impresa può essergli utile sapere che la Big Shot Teal & Blue è identica a quella nera e rosa.
Le immagini seguenti sono sconsigliate a chi è troppo sensibile... ;D

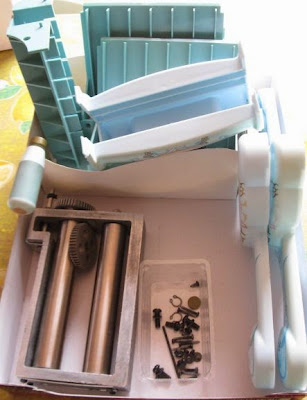

Ecco la mia Big a pezzi...
Come ho fatto?

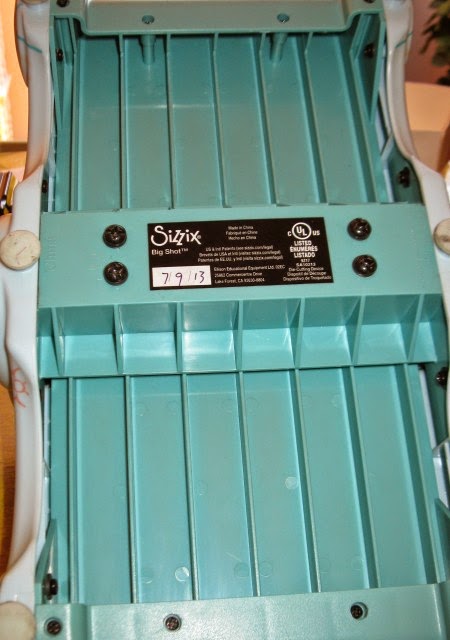

Ho capovolto la macchina e ho tolto le 8 viti laterali e quelle che tengono le due parti del piano davanti e dietro (in alto e in basso nella foto). Le 4 centrali, più grandi, le ho tolte dopo.
 Ho tolto anche la manovella usando la brugola in dotazione

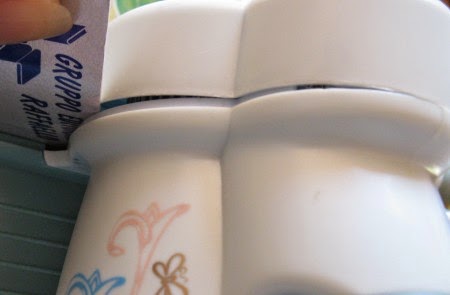

Poi ho smontato le parti laterali. In basso si staccano bene, ma sul corpo in alto (dove si tiene la mano quando si usa la Big), c'è voluta parecchia forza, perchè sembravano saldate. Ho usato una vecchia card per aiutarmi ad aprire senza rompere le linguette.

Tolte le parti laterali, il manico si alza, è semplicemente appoggiato; idem per le basi su cui di solito poggiano i piani da taglio. Anche il pezzo sotto viene via da solo appena si tolgono le 4 viti sottostanti

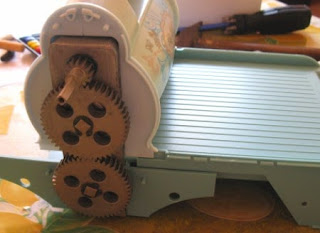

La parte meccanica è questa sotto: è lei che fa tutto il lavoro di taglio.

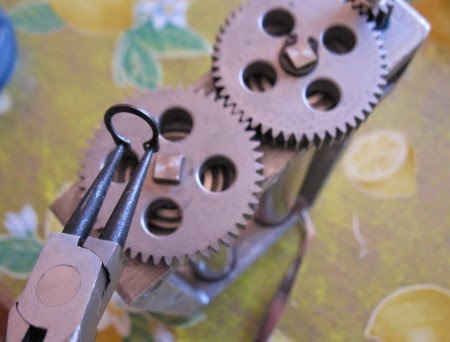

I cuscinetti sono sotto gli ingranaggi, i quali sono tenuti fermi da una molletta. Per togliere la molletta servono delle pinze rotonde
 Ed ecco il cuscinetto sotto l'ingranaggio

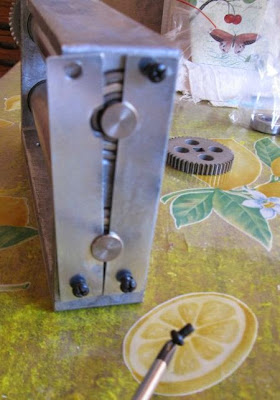

Per togliete il cuscinetto però bisogna sfilare il rullo... e questa è stata la parte più difficile in assoluto. Bisogna svitare le viti che tengono la piastra dall'altro lato.
Dopo aver tolto la piastra, ho dovuto usare il martello per far uscire il rullo e poter cambiare il cuscinetto che mi sembrava un po' rovinato...e a questo punto ho smesso di fare foto, ero già isterica!  :O
Rimontare tutto è stata un'altra impresa... I rulli non volevano rientrare, poi non entrava più un ingranaggio.... Alla fine ce l'ho fatta, ma, come ho detto, tutta la mia fatica e il grande stress non hanno avuto grandi risultati.
Come vedete sotto, un taglio non è completo e altri due non sono precisissimi
Si accettano consigli e ipotesi ... :(

20 commenti:

  1. I have absolutely no clue as what you can do. But thanks to you're experience and photos I now know how the big shot looks inside.
    But seriously, I hope someone with some knowledge sees this. I know that when the days of my big shot are over i will get a new one. Many uses digital ones now, and I'd love one too, but i would never part with my big shot.

    RispondiElimina
    Risposte
    1. Thanks Pia! If I can't fix my machine, I must buy another one... I'm so sad to be without the Big shot! :((

      Elimina
  2. Oh gosh, I hate to see this because I am close to having to do the same thing. My Big Shot is not cutting like it should. I've had to open my Grand Calibur before and it wasn't fun. I've been dreading it with the Big Shot. I've been adding more and more shims to make it cut but I will have to do this soon. I hope you are able to figure it out. Good luck!! Have a great day :)

    Lisa
    A Mermaid's Crafts

    RispondiElimina
    Risposte
    1. Thanks Lisa!
      ...I hope your Big Shot have only a little problem and you can fix it easily!!

      Elimina
  3. I'd never make any attempt to perform surgery on my Big Shot like you did! I'd send it back to the company, pay for repairs and let them fix it! I once blew my Big Kick machine apart trying to roll something too thick through it, but I just snapped all the parts back on where they flew off and it still works! LOL Good luck with your repairs, I really hope someone can give you some sound advice!

    RispondiElimina
    Risposte
    1. Thanks Carol for your comment. You has been very lucky! The machine weighs a lot, so send it for mail to the shop and pay the reparation would almost cost me almost as a new one..

      Elimina
  4. Oh my, so sorry you are having trouble with your Big Shot. I have a Cuttlebug and I use it for practically every card I make so I would be heartbroken and in tears if it wouldn't work. I can only imagine how upset you must be, especially after all the effort in taking it apart and trying to fix it. I hope someone can help you! Please keep us updated on this situation! Sending big hugs!

    RispondiElimina
    Risposte
    1. Thanks a lot for your moral support, Kitty!! I am very sad and worn-out because all my job hasn't succeed in anything... I will let you know the updated, sure!

      Elimina
  5. Good luck with the repairs, not a good situation.xx{aNNie My Personal Blog}

    RispondiElimina
    Risposte
    1. Thanks aNNie for your wishes! Cross my fingers...

      Elimina
  6. Oh my goodness, your poor big shot, I do hope your repairs are successful, if it helps any I had something similar when I used to use a GC and we did get it going again, so keeping everything crossed your you.

    B x

    RispondiElimina
    Risposte
    1. Thanks so much, Brenda! Your wishes and your experience are very appreciated.... I hope to fix my BG in some way...!

      Elimina
  7. Risposte
    1. Sì... è orribile avere la Big che funziona male e non sapere il perchè... e io che pensavo di risolvere facilmente sostituendo un cuscinetto... :(((

      Elimina
  8. Oh so sad.Did you see any faulty bearing or anything else which seemed broken or crushed? Did you inspect all 4 bearing and gears? Mine is working perfectly after changing one bearing. I have heard that several bearings can get crushed. Here is my Pinterest Board on Big Shot repair which I collected from anyone who has shared their Big SHot repair stories. Also do write to Sizzix...I have heard they are very helpful
    Big Shot Repair

    RispondiElimina
    Risposte
    1. Thanks so much Dr Sonia! I inspected all the 4 gears, none was broken or crushed.. only one was a little oval, so I have sobstituted it, but how you can see the problem there is still now.
      I'm a follower of your pinterest board, thanks for your collection!
      Now I have written to the Sizzix.uk, as you said, I am waiting for an answer... Hope they can help me...!

      Elimina
  9. eccomi qua! Sono io quella con il cuore tenero! Mi è preso un coccolone a vedere la magica BS in quello stato!!!!!!!!!!!!
    povera cucciolina..... :(

    Però tu sei una forza!!!!!!!!! :D :D :D

    Avrei una domandina: ma se fossero le fustelle???
    Cioè... sono delle bigz o quelle sottili?
    E se aggiungessi uno o più fogli tra il piatto e la parte posteriore della fiustella????

    Bhè... sarà una cavolata quella che ho detto. Ma spero tanto che tu possa risolvere il tutto

    Un abbraccio

    RispondiElimina
    Risposte
    1. Grazie Manuela per la domanda, è la stessa che mi hanno fatto quelli della Sizzix.co.uk. Me lo fanno soprattutto le fustelle sottili. Proverò come dici, non è una cavolata, ma se la macchina taglia male ci deve pur essere un motivo...!

      Elimina
  10. Alice the black big shot I repaired suffered from a crushed bearing again a couple of months back ...in fact nearly a year after I repaired it the first time. Again my hubby helped to repair it and now its as good as new. What is the state of your big shot now?
    Thank you so much once again for participating in my 5 Million Page-views Celebration

    RispondiElimina
  11. Hi Dr Sonia, I have bought a new Big Shot Plus, because the problem was not the gears, but the steel roller that has lost the alignment with the plate to wich it has attached, so it hasn't enought force in some points...
    This has told me by the Sizzix customer support. They has said that there isn't any way to resolve this problem... there isn't a spare part :(
    I already have the machine, and I use it only to cut light paper with the Bigz dies and to emboss... so I preserve a little my new machine :|
    P.S. The new machine is a Plus, so I can cut also the A4 cardstock. This is a good thing and I love it!
    Thanks for your visit and for your fabulous Celebration Candy!!

    RispondiElimina
